CBS250 - Configuration

Auteur : [‘Gautier RAYEROUX’, ‘Eric JAMET’, ‘David GEMAIN’] | Date : 2025-01-08

Prérequis

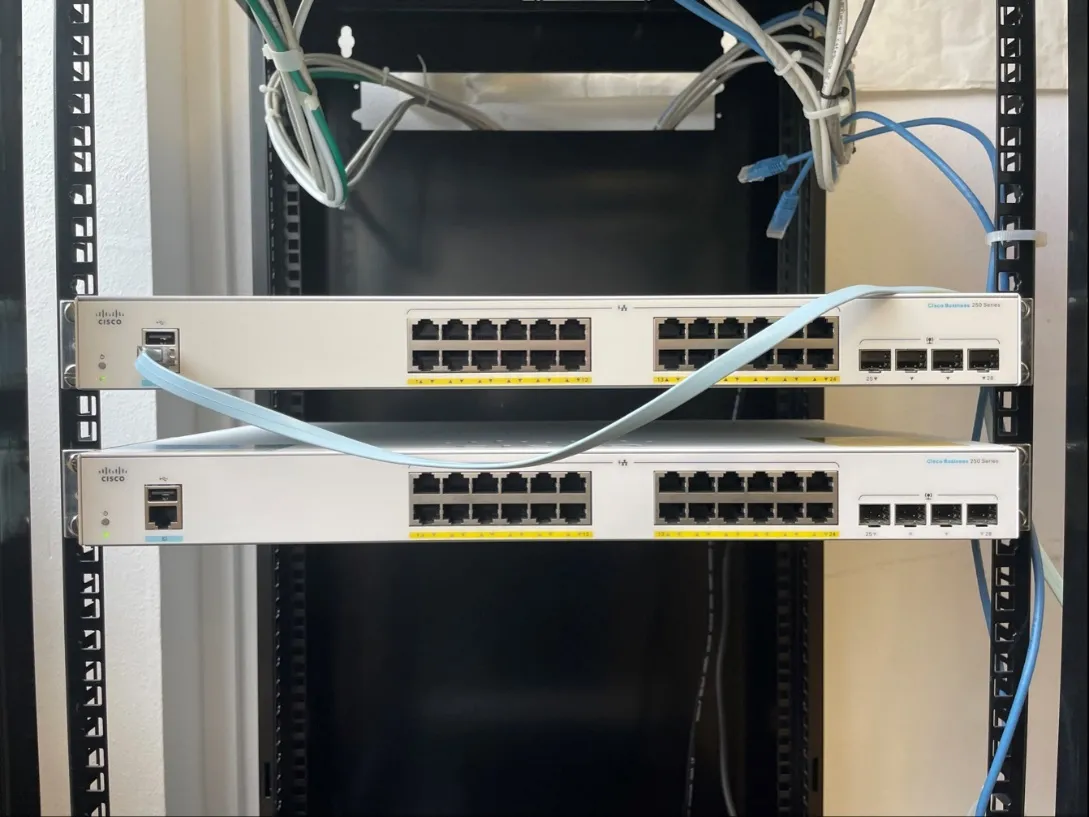

2 x Cisco CBS-250 24 ports
1 câble Serial
1 câble USB-to-Serial
Putty

image/Attachments 3/Installation_CISCO_CSB250_08012025(1) 1.jpeg

1. Réinitialisation du switch

Appuyer sur le bouton « reset » au minimum 15 secondes pour réinitialiser le switch aux paramètres de sortie d’usine.

image/Attachments 3/Installation_CISCO_CSB250_08012025(1).png

2. Connexion au switch via port COM

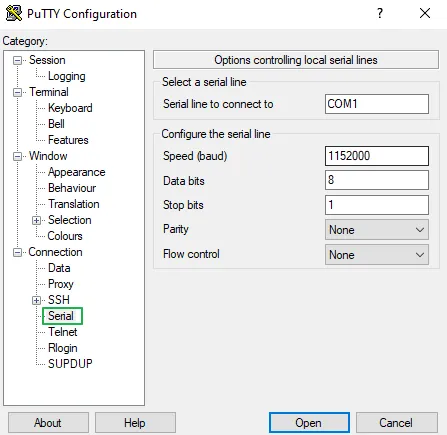

Sur Putty, entrer les paramètres suivants pour se connecter au switch :
- 115200 bits per second
- 8 data bits
- No parity
- 1 stop bit
- No flow control

image/Attachments 3/Installation_CISCO_CSB250_08012025(1) 1.png

Utiliser les identifiants par défaut : cisco / cisco
Une fois connecté, changer le nom d’utilisateur et le mot de passe : admin / Afpa159*

image/Attachments 3/Installation_CISCO_CSB250_08012025(1) 2.png

3. Créer un nouvel utilisateur d’administration

Passer le switch en mode configuration (config), puis exécuter :

username afpaIT password Afpa357*

4. Activation du SSH

Ajouter un mot de passe pour le mode privilégié :

enable password Afpa147*

image/Attachments 3/Installation_CISCO_CSB250_08012025(1) 3.png

Ajouter un nom de domaine au switch :

ip domain name scenario.lan

Activer le SSH :

ip ssh server

Générer une clé RSA :

crypto key generate rsa

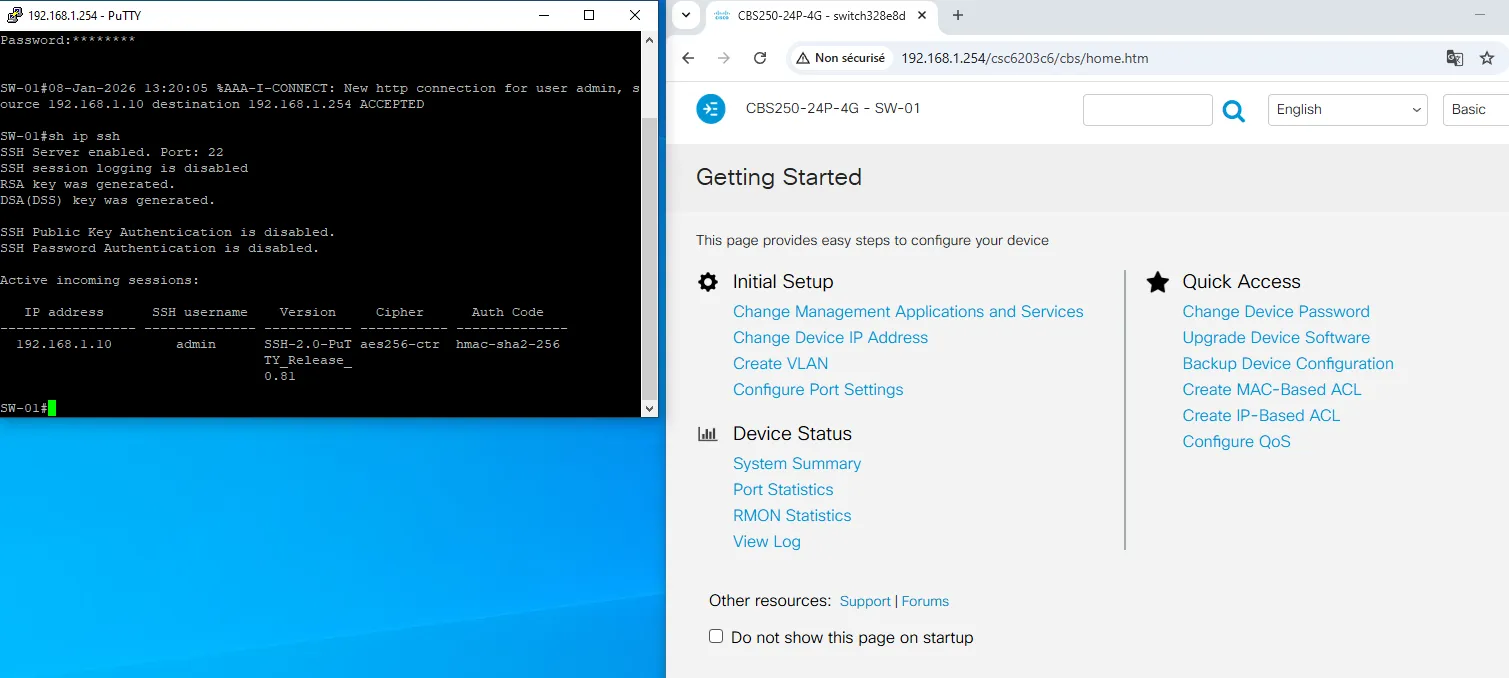

Tester la connexion SSH avec Putty

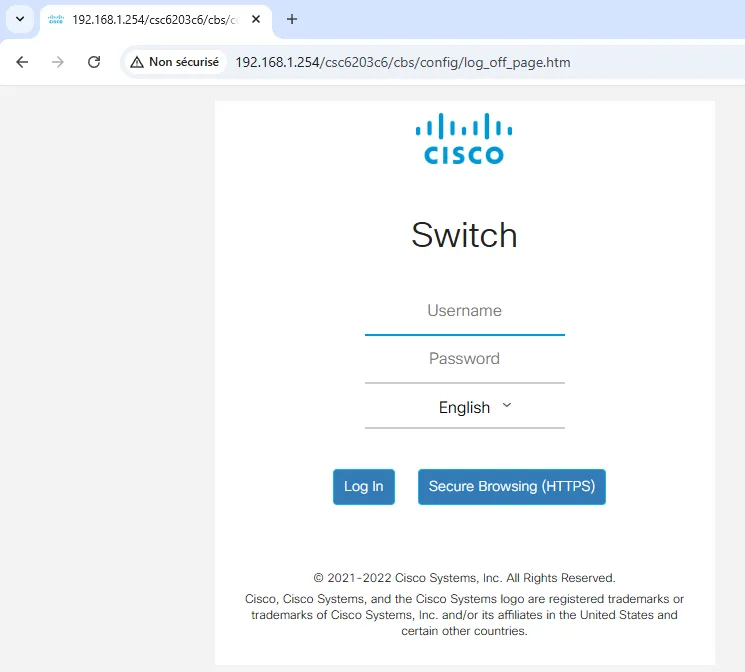

5. Test de connexion via interface Web

Entrer l’adresse IP du switch dans le navigateur pour accéder à l’interface graphique, puis saisir les identifiants de connexion.

image/Attachments 3/Installation_CISCO_CSB250_08012025(1) 5.png

6. Créer les VLAN

6.1 Via l’interface graphique

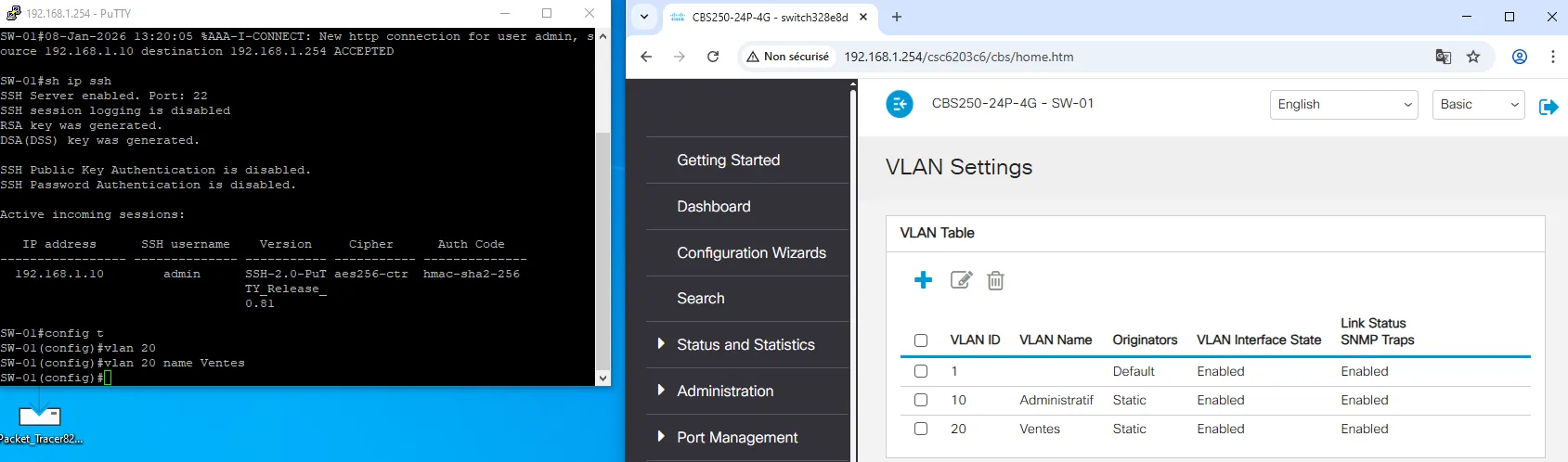

Aller dans VLAN Management → VLAN Settings, puis cliquer sur « Add ».

Entrer le numéro de VLAN et son nom, puis valider.

image/Attachments 3/Installation_CISCO_CSB250_08012025(1) 6.png

6.2 Via ligne de commande

vlan 10 name Administratif
vlan 20 name Ventes
vlan 30 name IT
vlan 40 name WiFi
vlan 99 name Management
vlan 100 name Natif

7. Créer les interfaces SVI

Interface vlan 10
ip address 192.168.10.1 255.255.255.224
no shutdown
exit

Interface vlan 20
ip address 192.168.20.1 255.255.255.192
no shutdown
exit

Interface vlan 30
ip address 192.168.30.1 255.255.255.248
no shutdown
exit

Interface vlan 40
ip address 192.168.40.1 255.255.255.0
no shutdown
exit

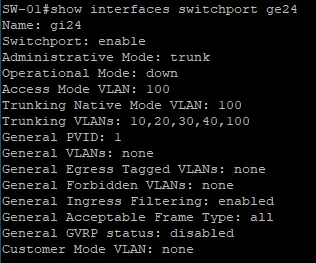

8. Mise en place du trunk (GigabitEthernet 24)

Entrer en mode configuration et aller sur le port destiné au trunk :

interface ge24

image/Attachments 3/Installation_CISCO_CSB250_08012025(1) 7.png

Définir le mode trunk, le VLAN natif et les VLANs autorisés :

switchport mode trunk
switchport trunk native vlan 100
switchport trunk allowed vlan 10,20,30,40,100

9. Assigner les VLAN aux ports

Interface range GigabitEthernet1-6
Switchport mode access
Switchport access vlan 10
no shutdown
exit

Interface range GigabitEthernet7-12
Switchport mode access
Switchport access vlan 20
no shutdown
exit

Interface range GigabitEthernet13-18
Switchport mode access
Switchport access vlan 30
no shutdown
exit

Interface GigabitEthernet19
Switchport mode access
Switchport access vlan 40
no shutdown
exit

10. Autoriser le management par ACL

Autoriser uniquement les utilisateurs du VLAN 30 à se connecter en SSH et via interface Web :

management access-list mngt
permit vlan 30
exit
management access-class mngt

11. Copier la configuration sur le Switch 2

Récupérer la configuration avec :

show running-config

Précautions avant de coller la configuration

Désactiver le routage IP : no ip routing
Supprimer les adresses IP des SVI (sauf management)
Changer le hostname
Changer l’adresse IP dans le VLAN Management :
- Switch 1 : VLAN 99 → 192.168.99.1
- Switch 2 : VLAN 99 → 192.168.99.2
Ne pas mettre les mêmes identifiants
Ajouter une adresse passerelle : ip default-gateway
Recréer le 2ème compte utilisateur (username)

Puis coller la configuration sur le Switch 2 en mode configuration terminal avec configure.

12. Interdire l’accès aux passerelles SVI (SSH, HTTP, HTTPS)

! Créer l'ACL
ip access-list extended MGMT_ACCESS

! Autoriser l'accès du VLAN 30 au management de l'AP en VLAN 40
permit tcp 192.168.30.0 0.0.0.7 any 192.168.40.2 0.0.0.255 www ace-priority 1
permit tcp 192.168.30.0 0.0.0.7 any 192.168.40.2 0.0.0.255 443 ace-priority 2

! Bloquer SSH
deny tcp any any 192.168.10.1 0.0.0.31 22 ace-priority 10
deny tcp any any 192.168.20.1 0.0.0.63 22 ace-priority 11
deny tcp any any 192.168.30.1 0.0.0.7 22 ace-priority 12
deny tcp any any 192.168.40.1 0.0.0.255 22 ace-priority 13

! Bloquer HTTPS
deny tcp any any 192.168.10.1 0.0.0.31 443 ace-priority 20
deny tcp any any 192.168.20.1 0.0.0.63 443 ace-priority 21
deny tcp any any 192.168.30.1 0.0.0.7 443 ace-priority 22
deny tcp any any 192.168.40.1 0.0.0.255 443 ace-priority 23
deny tcp any any 192.168.1.254 0.0.0.255 443 ace-priority 24

! Bloquer HTTP
deny tcp any any 192.168.10.1 0.0.0.31 www ace-priority 40
deny tcp any any 192.168.20.1 0.0.0.63 www ace-priority 41
deny tcp any any 192.168.30.1 0.0.0.7 www ace-priority 42
deny tcp any any 192.168.40.1 0.0.0.255 www ace-priority 43
deny tcp any any 192.168.1.254 0.0.0.255 www ace-priority 44

permit ip any any ace-priority 60
exit

13. Bloquer le Wi-Fi vers le réseau Administratif

ip access-list extended Wifi
deny tcp 192.168.40.0 0.0.0.255 any 192.168.10.0 0.0.0.31 any ace-priority 1
permit ip any any ace-priority 100

14. Appliquer les ACL sur les VLAN

En mode configuration, sélectionner les VLAN où appliquer l’ACL :

Interface range vlan 10, vlan 20, vlan 30, vlan 40, vlan 100
Service-acl input MGMT_ACCESS
Exit

Interface vlan 40
Service-acl input Wifi
exit
