Auteur : Gautier RAYEROUX | Date : 2026-03-09

Présentation

Section titled “Présentation”

L’objectif est de connecter Proxmox à un serveur SAN Debian exposant un disque via le protocole iSCSI. Proxmox pourra ensuite créer des volumes LVM sur ce stockage partagé, utilisables par les VMs.

Architecture

Section titled “Architecture”
[Serveur SAN Debian]              [Proxmox VE]
  /dev/sdb (20 GiB)   ──iSCSI──▶  iscsi (storage)
  targetcli / LIO                  iscsi-lvm (LVM sur iSCSI)

1. Prérequis — Activer SSH root sur le serveur SAN

Section titled “1. Prérequis — Activer SSH root sur le serveur SAN”

Pour accéder au serveur SAN depuis Proxmox via SSH, l’authentification root doit être autorisée.

  1. Sur le serveur SAN Debian, éditer /etc/ssh/sshd_config et s’assurer que la ligne suivante est présente et décommentée :
PermitRootLogin yes

image/Attachments 3/G_Rayeroux_Procedure_Proxmox_09032026 34.png

  1. Redémarrer le service SSH :
Terminal window
systemctl restart ssh

2. Configuration iSCSI côté SAN — targetcli

Section titled “2. Configuration iSCSI côté SAN — targetcli”

targetcli est l’outil de configuration du framework LIO (Linux I/O Target) pour exposer des disques via iSCSI.

Installation

Section titled “Installation”
Terminal window
apt install targetcli-fb rtslib-fb

Lancer targetcli

Section titled “Lancer targetcli”
Terminal window
targetcli

image/Attachments 3/G_Rayeroux_Procedure_Proxmox_09032026 35.png

Créer un backstore block

Section titled “Créer un backstore block”

Un backstore block associe un périphérique bloc physique à un objet de stockage utilisable par iSCSI.

/backstores/block create disk01 /dev/sdb

image/Attachments 3/G_Rayeroux_Procedure_Proxmox_09032026 36.png

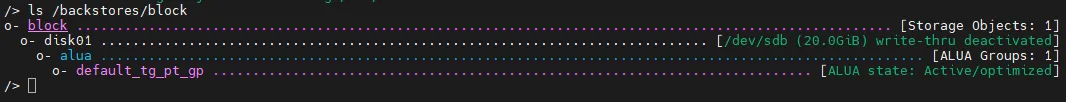

Vérifier la création :

ls /backstores/block

image/Attachments 3/G_Rayeroux_Procedure_Proxmox_09032026 37.png

Créer un target iSCSI

Section titled “Créer un target iSCSI”

Un target est le point d’accès exposé aux initiateurs (clients iSCSI). La commande génère automatiquement un IQN unique.

/iscsi create

image/Attachments 3/G_Rayeroux_Procedure_Proxmox_09032026 38.png

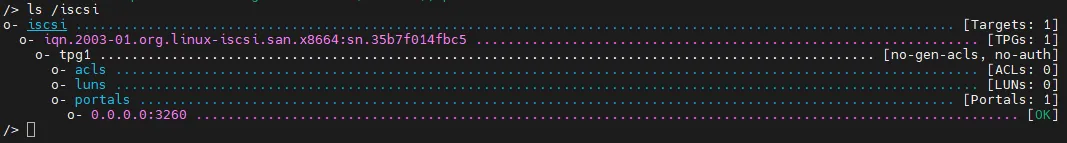

Vérifier la structure du target (TPG, ACLs, LUNs, Portals) :

ls /iscsi

image/Attachments 3/G_Rayeroux_Procedure_Proxmox_09032026 39.png

Créer un LUN

Section titled “Créer un LUN”

Un LUN (Logical Unit Number) associe le backstore au target pour le rendre accessible.

/iscsi/<IQN>/tpg1/luns create /backstores/block/disk01

Exemple :

/iscsi/iqn.2003-01.org.linux-iscsi.san.x8664:sn.35b7f014fbc5/tpg1/luns create /backstores/block/disk01

image/Attachments 3/G_Rayeroux_Procedure_Proxmox_09032026 40.png

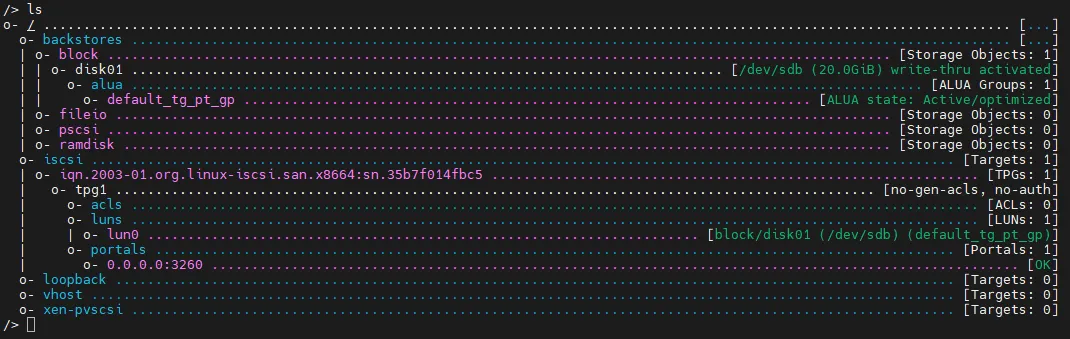

Vérifier la configuration complète

Section titled “Vérifier la configuration complète”
ls

image/Attachments 3/G_Rayeroux_Procedure_Proxmox_09032026 41.png

Sauvegarder et quitter

Section titled “Sauvegarder et quitter”
saveconfig
exit

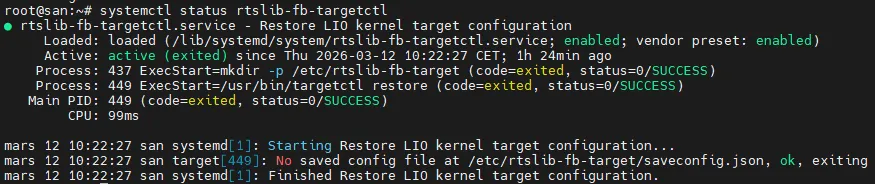

Vérifier le service au démarrage

Section titled “Vérifier le service au démarrage”
Terminal window
systemctl enable rtslib-fb-targetctl
systemctl status rtslib-fb-targetctl

image/Attachments 3/G_Rayeroux_Procedure_Proxmox_09032026 42.png

3. Ajouter le stockage iSCSI dans Proxmox

Section titled “3. Ajouter le stockage iSCSI dans Proxmox”

Ajouter le storage iSCSI

Section titled “Ajouter le storage iSCSI”
  1. Dans Proxmox, aller dans Datacenter → Storage → « Add » → « iSCSI »

image/Attachments 3/G_Rayeroux_Procedure_Proxmox_09032026 43.png

  1. Renseigner :
    • ID ① : nom du stockage (ex. iscsi)
    • Portal ② : adresse IP du serveur SAN (ex. 192.168.92.x)
    • Une fois le portail renseigné, le Target se découvre automatiquement

Ajouter un volume LVM sur l’iSCSI

Section titled “Ajouter un volume LVM sur l’iSCSI”

Pour créer des volumes logiques (disques VM) sur le stockage iSCSI, ajouter un LVM par-dessus.

  1. Dans Datacenter → Storage → « Add » → « LVM »

image/Attachments 3/G_Rayeroux_Procedure_Proxmox_09032026 44.png

  1. Renseigner :

    • ID ① : iscsi-lvm
    • Base storage ② : iscsi (iSCSI) (le storage iSCSI créé précédemment)
    • Base volume ③ : CH 00 ID 0 LUN 0 (le LUN exposé par le SAN)
    • Volume group ④ : vg-iscsi
    • Content ⑤ : Disk image, Container

    Cliquer sur « Add »

image/Attachments 3/G_Rayeroux_Procedure_Proxmox_09032026 45.png

4. Vérification — Stockage partagé entre VMs

Section titled “4. Vérification — Stockage partagé entre VMs”

Pour confirmer que le stockage iSCSI est bien monté et accessible depuis plusieurs VMs :

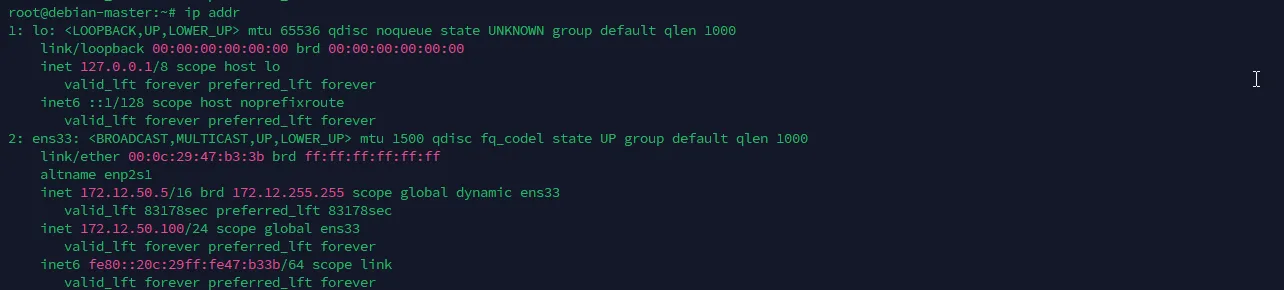

  1. Sur une VM connectée au stockage partagé, vérifier la configuration réseau :
Terminal window
ip addr

image/Attachments 3/G_Rayeroux_Procedure_Proxmox_09032026 46.png

La VM affiche deux adresses sur ens33 :

  • 172.12.50.5/16 (adresse DHCP)
  • 172.12.50.100/24 (adresse IP partagée — VIP)

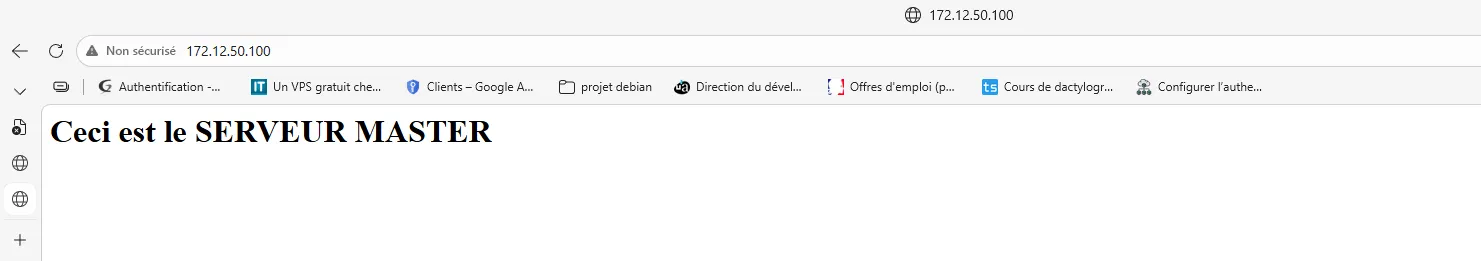

  1. Accéder à l’IP partagée depuis un navigateur → le SERVEUR MASTER répond :

image/Attachments 3/G_Rayeroux_Procedure_Proxmox_09032026 47.png

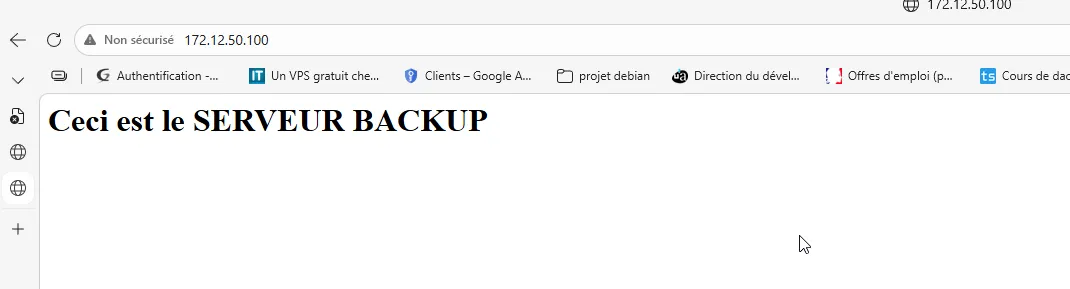

  1. Lors d’une bascule (failover), la même IP répond depuis le SERVEUR BACKUP :

image/Attachments 3/G_Rayeroux_Procedure_Proxmox_09032026 48.png

Récapitulatif des commandes targetcli

Section titled “Récapitulatif des commandes targetcli”
CommandeDescription
targetcliLancer le shell targetcli
/backstores/block create <nom> <device>Créer un backstore block
/iscsi createCréer un target iSCSI (IQN auto)
/iscsi/<IQN>/tpg1/luns create /backstores/block/<nom>Créer un LUN
lsAfficher toute la configuration
saveconfigSauvegarder la configuration
exitQuitter targetcli
