Haute Disponibilite
Auteur : [‘Gautier RAYEROUX’] | Date : 2026-01-15
Présentation
Section titled “Présentation”La haute disponibilité pfSense repose sur le protocole CARP (Common Address Redundancy Protocol). Un pfSense MAÎTRE et un pfSense ESCLAVE partagent des adresses IP virtuelles. En cas de panne du MAÎTRE, l’ESCLAVE prend le relai automatiquement.
Prérequis
Section titled “Prérequis”Créer une seconde machine virtuelle destinée à être le pfSense ESCLAVE.
Pour les 2 VMs, ajouter une carte réseau dédiée au protocole CARP, puis paramétrer les interfaces en Static IPv4.
| MAÎTRE | ESCLAVE | |
|---|---|---|
| LAN | 192.168.152.200 | 192.168.152.201 |
| DMZ | 192.168.100.1 | 192.168.100.2 |
| CARP | 192.168.2.1 | 192.168.2.2 |
1. Créer les Virtual IPs

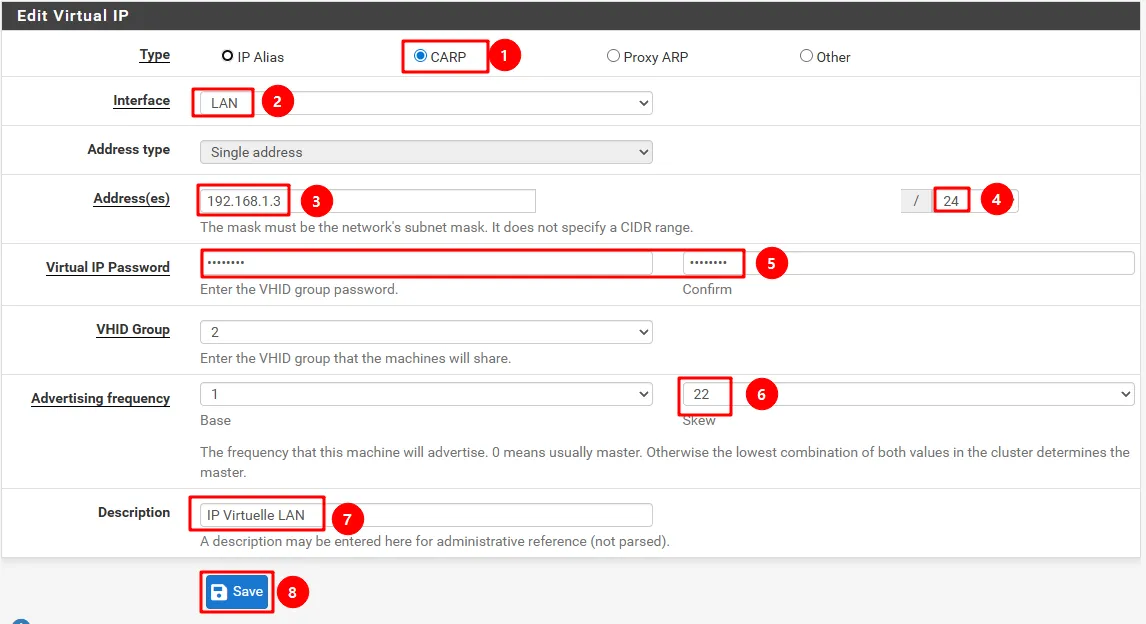

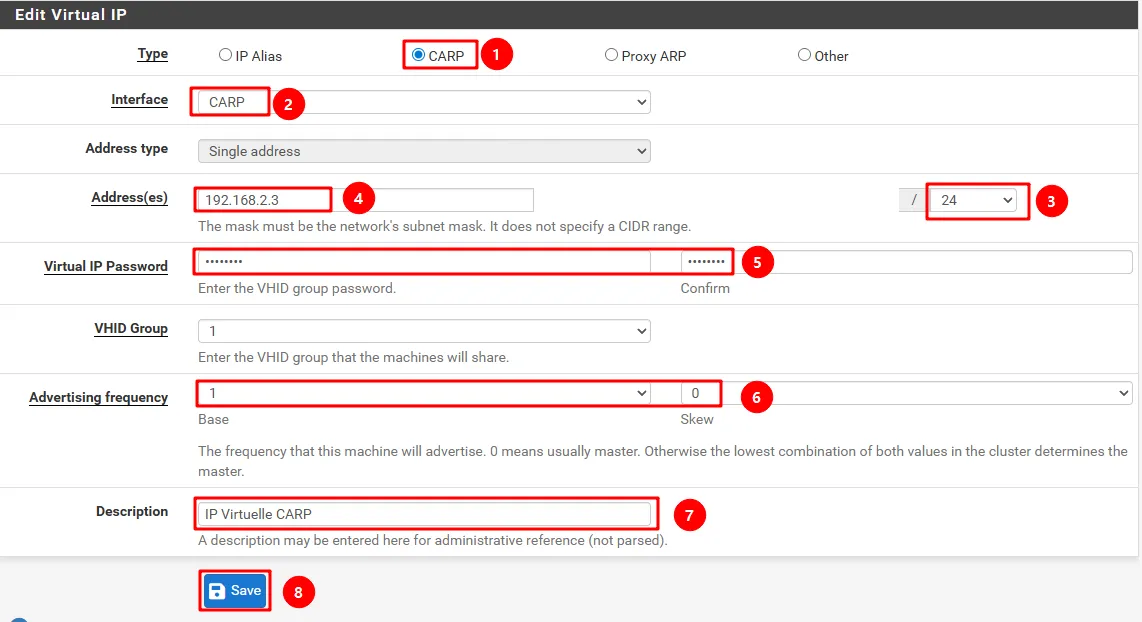

Section titled “1. Créer les Virtual IPs”Dans Firewall → Virtual IPs, ajouter 2 nouvelles adresses virtuelles (une par interface partagée).
Répéter les opérations sur le pfSense ESCLAVE.
2. Modifier le DHCP (si activé)
Section titled “2. Modifier le DHCP (si activé)”Aller dans Services → DHCP Server, sélectionner LAN, puis modifier la Gateway en plaçant l’adresse virtuelle CARP créée précédemment, puis sauvegarder.
3. Activer la haute disponibilité (MAÎTRE)

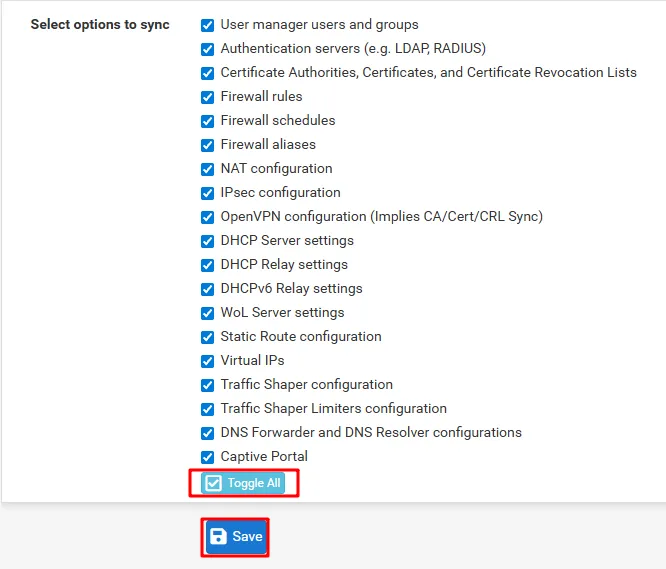

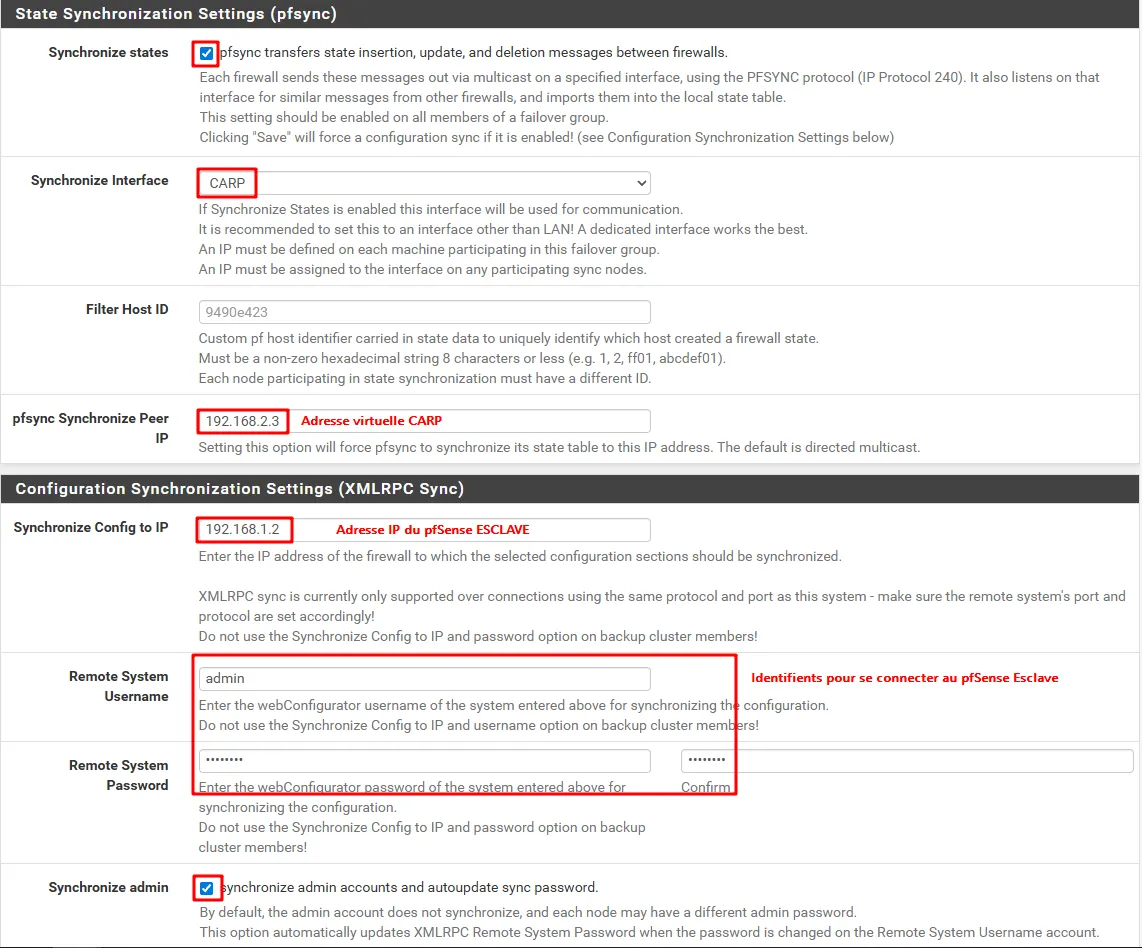

Section titled “3. Activer la haute disponibilité (MAÎTRE)”Depuis le pfSense MAÎTRE, aller dans System → High Availability et renseigner la configuration de synchronisation.
4. Paramétrer les règles de pare-feu pour la haute disponibilité
Section titled “4. Paramétrer les règles de pare-feu pour la haute disponibilité”4.1 NAT Outbound
Section titled “4.1 NAT Outbound”Ajouter une nouvelle règle NAT Outbound pour gérer le NAT sortant sur l’interface WAN :
4.2 Règle pour l’interface CARP

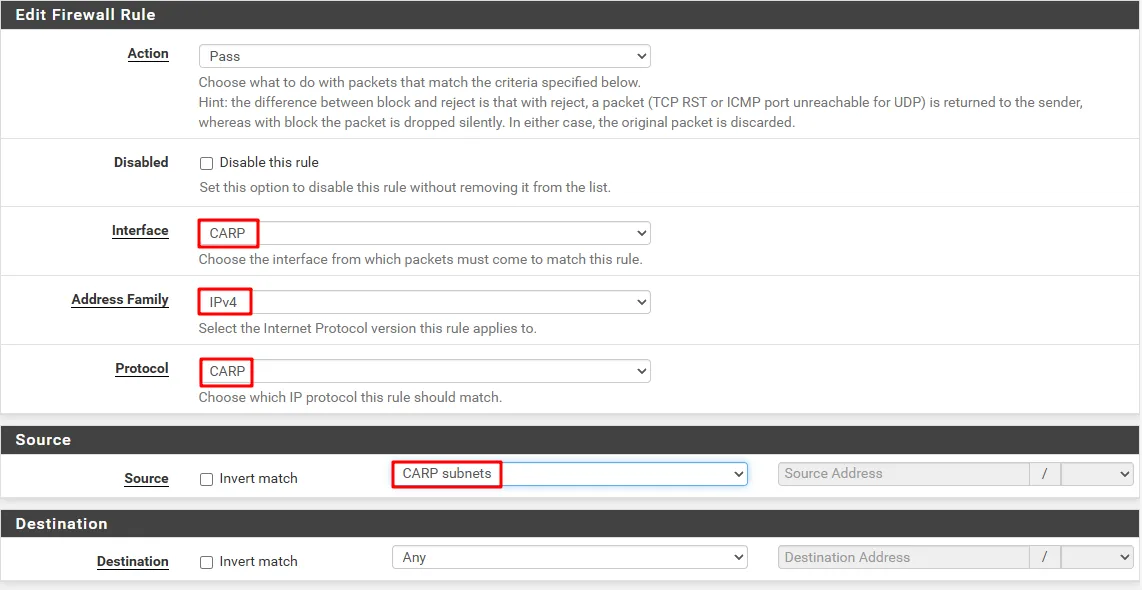

Section titled “4.2 Règle pour l’interface CARP”Dans les règles de Firewall, ajouter une règle pour l’interface CARP :
4.3 Règle pour le protocole XML-RPC

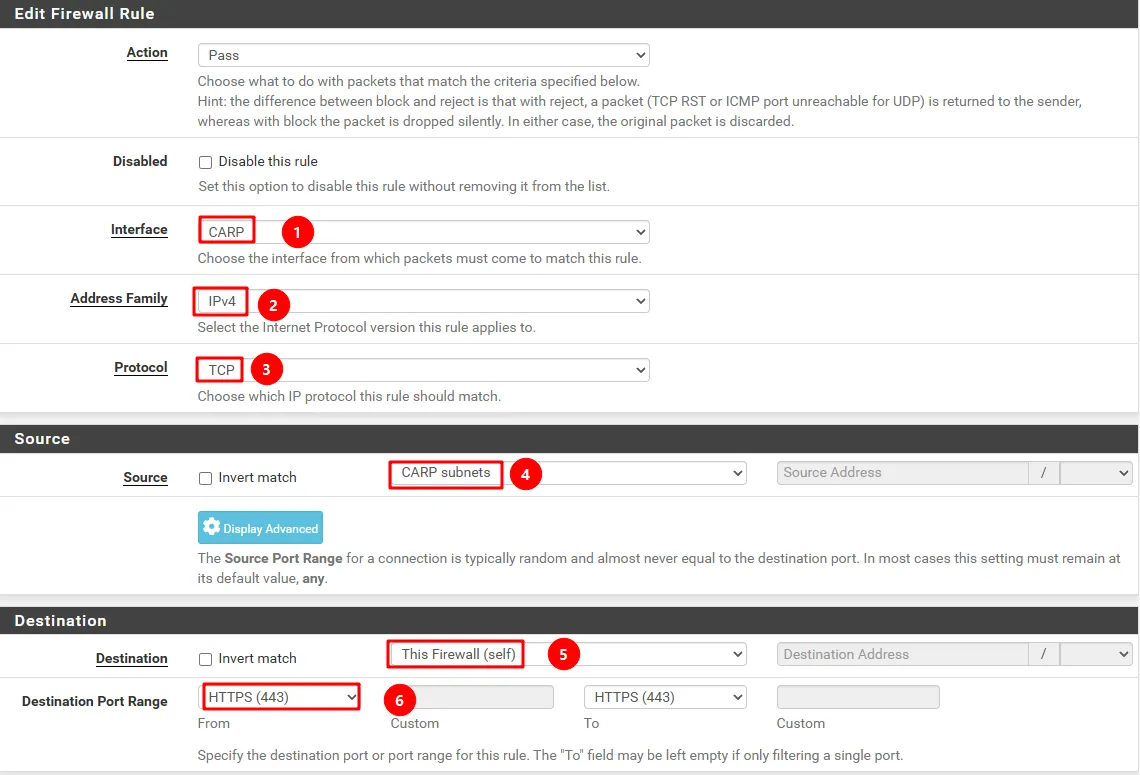

Section titled “4.3 Règle pour le protocole XML-RPC”Créer une règle pour le protocole XML-RPC (synchronisation de la configuration entre MAÎTRE et ESCLAVE) :
4.4 Règle pour les flux internes CARP

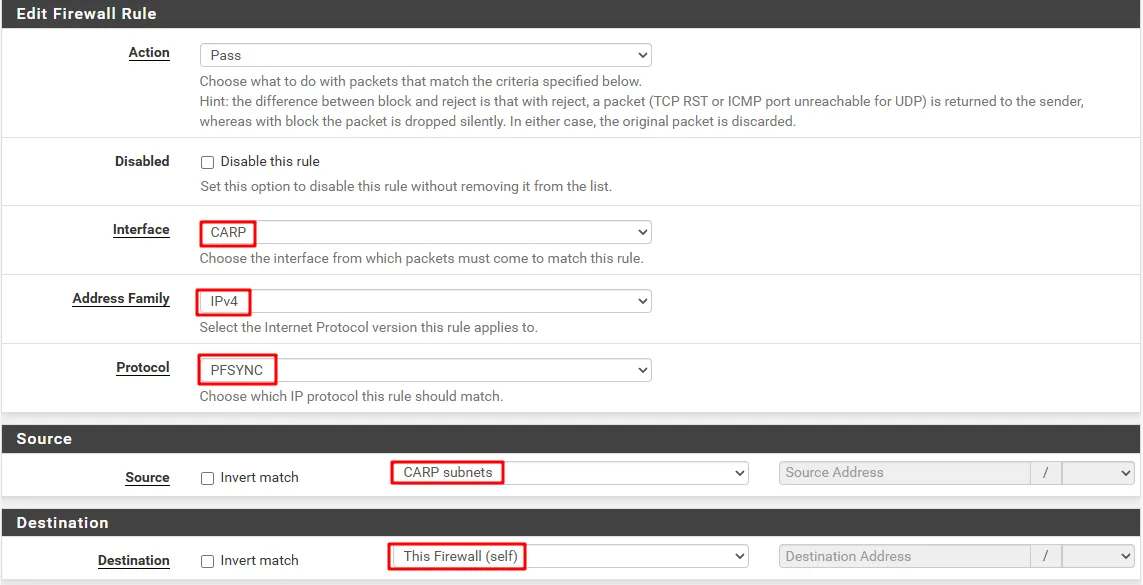

Section titled “4.4 Règle pour les flux internes CARP”Créer une règle pour les flux au sein du réseau CARP :
5. Définir la passerelle par défaut

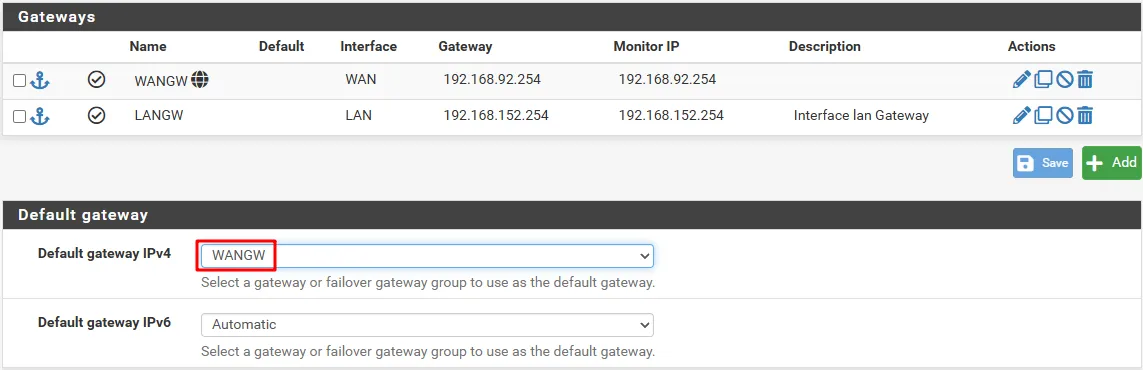

Section titled “5. Définir la passerelle par défaut”- Aller dans System → Routing, créer une Gateway avec la passerelle fournie par le FAI, puis la sélectionner dans « Default gateway IPv4 »

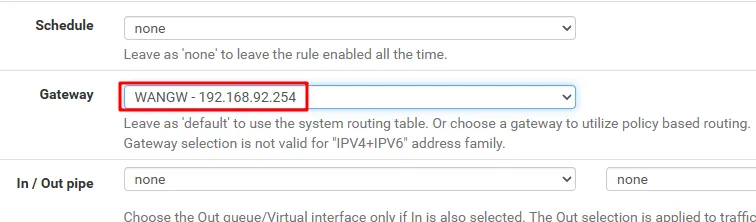

- Dans les règles de l’interface LAN, modifier la règle « Default allow LAN to any rule », accéder aux paramètres avancés, puis changer la Gateway
6. Vérifier la haute disponibilité
Section titled “6. Vérifier la haute disponibilité”Aller dans Status → CARP (failover) pour vérifier le statut.
| MAÎTRE | ESCLAVE |
|---|---|
 |  |

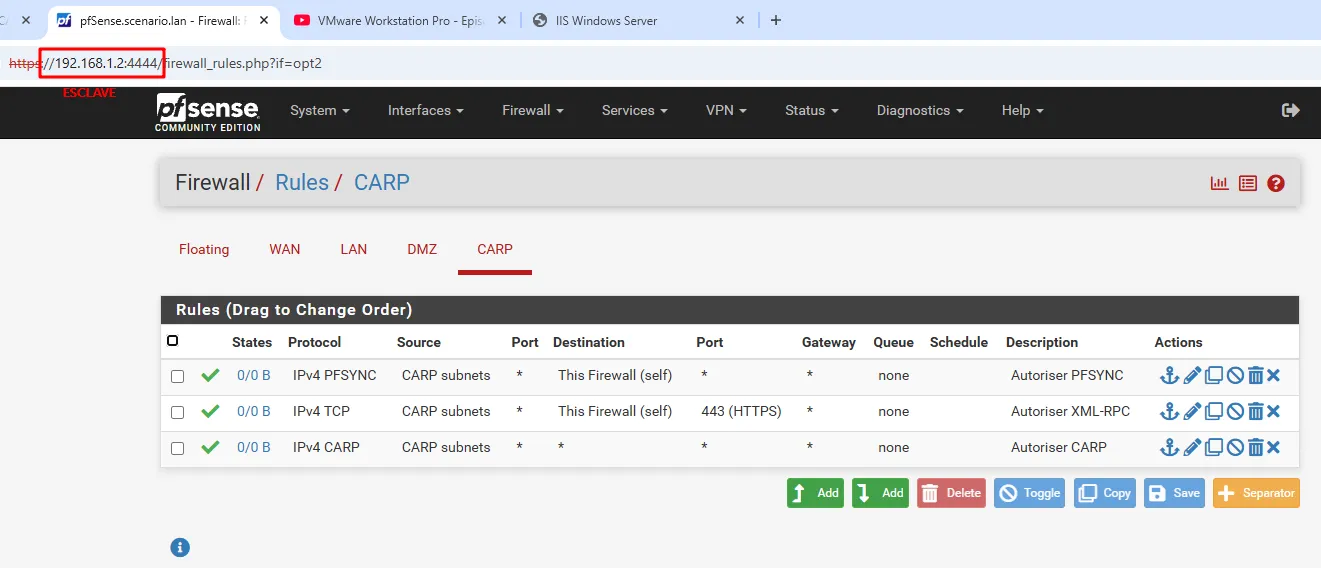

Sur le pfSense ESCLAVE, vérifier que la configuration a bien été synchronisée depuis le MAÎTRE :
