Comprendre comment les commutateurs (switch) organisent le trafic réseau en isolant les domaines de collision et les domaines de diffusion, et pourquoi ces concepts sont essentiels pour éviter la congestion.
1. Domaines de collision
| Termes | Définition | Exemple / Illustration |
|---|---|---|
| Collision | Deux paquets émis simultanément sur le même segment partagé, entraînant une perte de données. | Hub (concentrateur) : plusieurs PC connectés partagent la même bande passante. |
| Domaine de collision | Segment réseau où les périphériques sont en concurrence pour l’accès au support partagé. Si deux appareils transmettent à la fois, une collision se produit. | Sur un hub, chaque port est dans le même domaine. |
Pourquoi c’est problématique ?
- Hub vs Switch
- Hub : tout segment = même domaine → collisions fréquentes, congestion rapide.
- Switch (mode bidirectionnel non simultané) : chaque port forme son propre domaine → collision impossible entre deux ports différents.

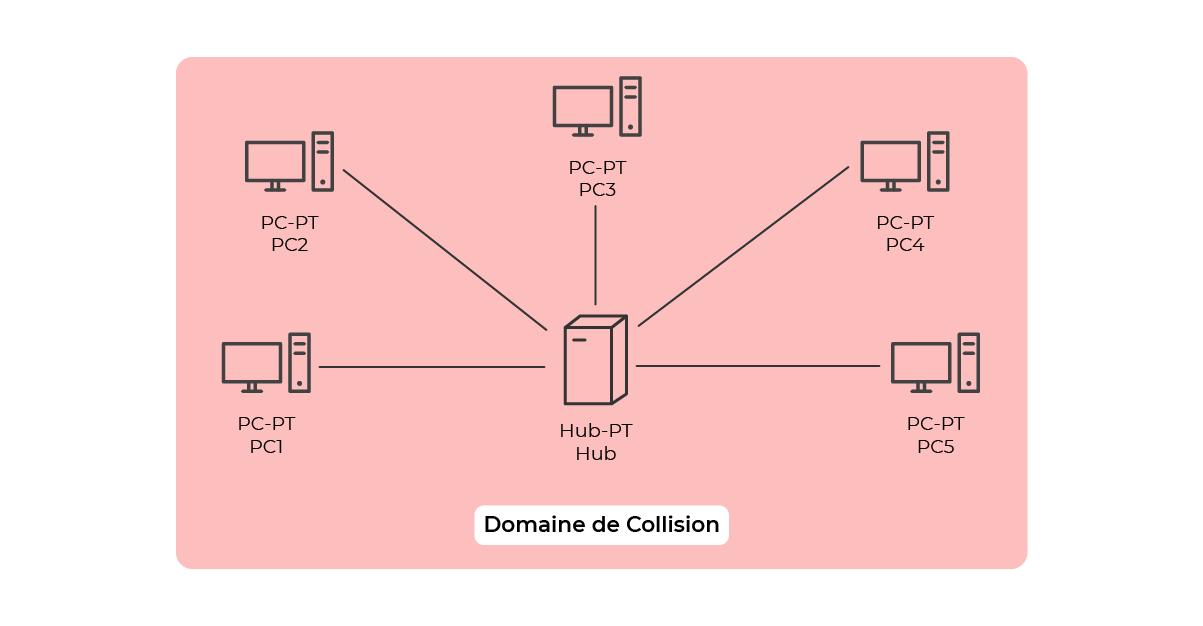

Exemple concret
Règle pratique : plus les domaines de collision sont petits (un port = un domaine), meilleur sera le réseau.
2. Domaines de diffusion
| Termes | Définition | Exemple / Illustration |
|---|---|---|
| Diffusion | Trame envoyée à toutes les machines d’un même LAN sans passer par un routeur. | Un PC envoie une requête ARP, tous les périphériques du VLAN l’entendent. |
| Domaine de diffusion | Ensemble de commutateurs interconnectés où toute trame de diffusion est relayée sur chaque port (sauf le port d’entrée). | Trois switches reliés entre eux font partie du même domaine de diffusion. |
Pourquoi c’est problématique ?
- La bande passante est consommée par les trames de diffusion, réduisant l’efficacité.
- Un grand nombre de diffusions peut entraîner un broadcast storm (orage de broadcast) et ralentir le réseau.
Segmentation avec les routeurs
- Routeur : sépare les domaines de diffusion (et de collision).
- Chaque interface du routeur appartient à un domaine différent.
- Les trames de diffusion ne traversent pas le routeur, elles restent confinées à leur LAN.
LAN1 ── Switch ── Routeur ── Switch ── LAN2 | | Diffusion Diffusion

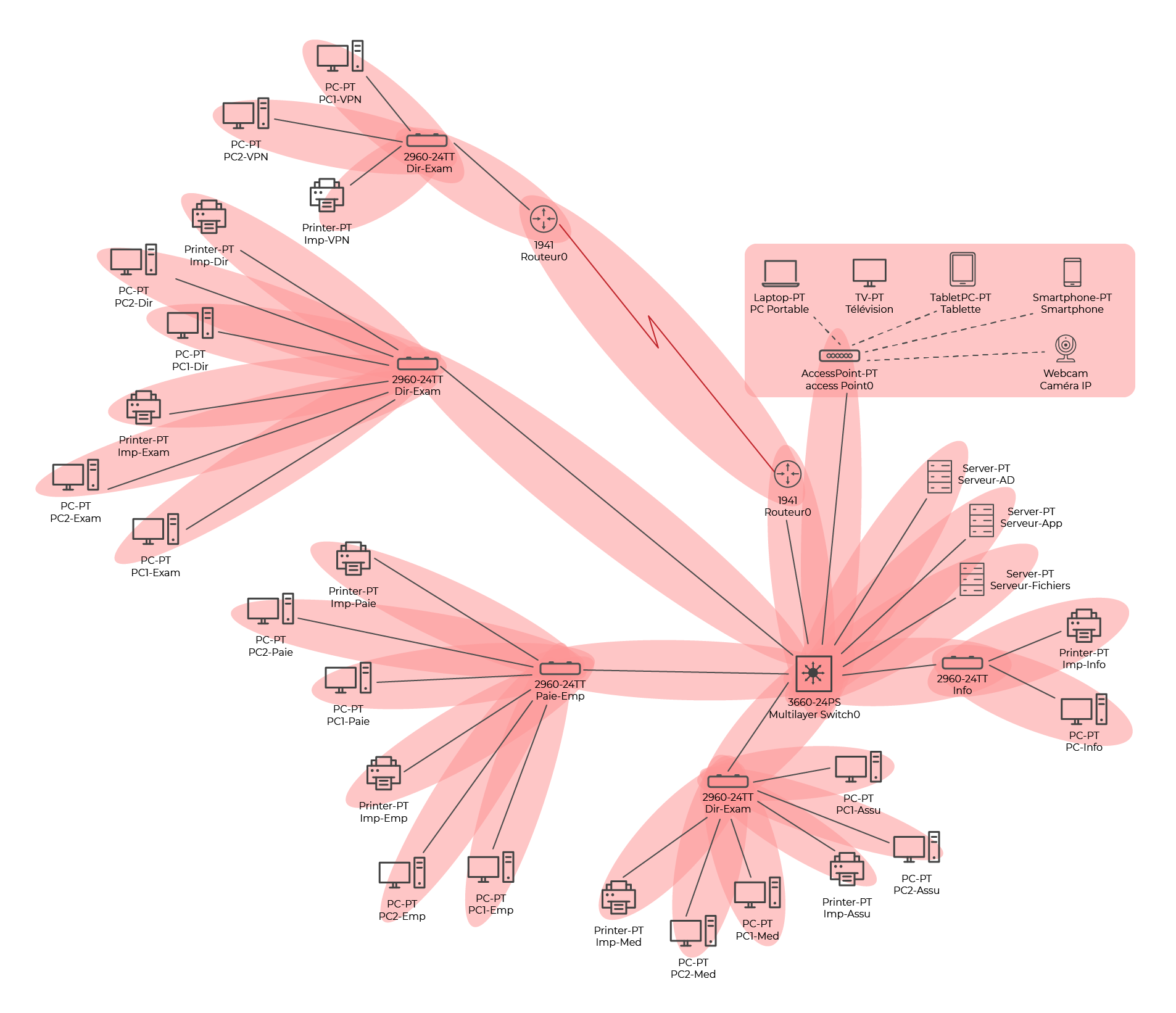

Illustration du réseau d’entreprise (exemple)
- 3 domaines de diffusion identifiés par des cercles rouges.
- Le domaine le plus grand est celui de l’ensemble de l’entreprise → source potentielle de congestion.
3. Résumé rapide
| Concept | Ce que c’est | Pourquoi ça compte |
|---|---|---|
| Domaine de collision | Segment où les collisions peuvent se produire (hub ou port partagé). | Collision = perte, besoin d’une architecture sans partage (switch). |
| Domaine de diffusion | Ensemble de switches où une trame est diffusée à tous. | Diffusion = consommation de bande passante; trop grand → inefficacité. |
4. Conseils pratiques pour la conception réseau
- Utiliser des commutateurs (et pas de hubs) afin que chaque port soit son propre domaine de collision.
- Segmenter les VLANs pour réduire la taille des domaines de diffusion.
- Placer un routeur ou un pare‑feu entre les grands segments LAN pour couper le broadcast.
- Surveiller l’usage du broadcast : outils SNMP, NetFlow, etc., pour détecter un broadcast storm.
Astuce mnémotechnique
_« Collision » → Couplage partagé (hub)
_« Diffusion » → Déploiement à tous (LAN entier)
Questions de révision
- Qu’est-ce qu’une collision et comment le switch l’élimine‑t‑il ?
- Quelle est la différence entre un domaine de collision et un domaine de diffusion ?
- Pourquoi les routeurs séparent-ils les domaines de diffusion ?
- Quels sont les risques d’avoir un domaine de diffusion trop grand ?
